PF反擊破碎機介紹
反擊式破碎機主要用于冶金、化工、建材、水電等經常需要搬遷作業的物料加工 ,特別是用于高速公路、鐵路、水電工程等流動性石 料的作業,用戶可根據加工原料的種類,規模和成品物料要求的不 同采用多種配置形式。
我國當前的移動破碎站多應用于城市拆遷中不同大小和規則不同大建筑垃圾處理 工程,將建筑垃圾破碎篩分成為幾種不同大小和規則的再生骨料,是實現我國建 筑垃圾資源化再利用的工程的基礎再利的再生骨料,是實現我國建筑垃圾資源 化再利用的工程的基礎用的 -

-

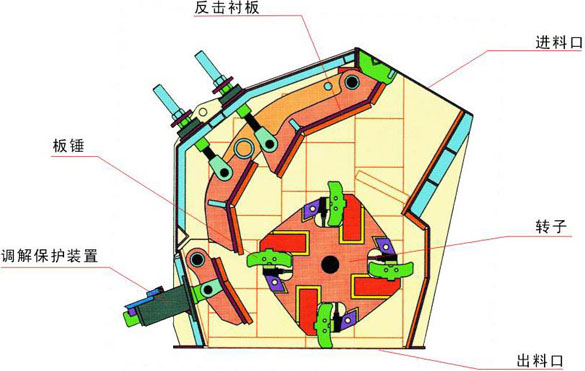

工作原理
反擊式破碎機是一種利用沖擊能來破碎物料的破碎機械。機器工作時,在電 動機的帶動下,轉子高速旋轉,物料進入板錘作用區時,與轉子上的板錘撞 擊破碎,后又被拋向反擊裝置上再次破碎,然后又從反擊襯板上彈回到板錘 作用區重新破碎,此過程重復進行,物料由大到小進入一、二、三反擊腔重 復進行破碎,直到物料被破碎至所需粒度,由出料口排出 -
應用環境
反擊式破碎機應用廣泛,適用的物料硬度范圍較廣,所以在很多場合我們都 能看到反擊式破碎機的工作場面。干法水泥工藝石灰石用單段反擊式破碎機 以沖擊動能使物料沿節理層面產生破碎,出料呈均勻的立方體形狀。
大塊物料進入反擊板和轉子之間的破碎腔后,受轉子部分的旋轉作用獲得動 能,在反擊板和轉子之間反復沖擊,分別經級反擊腔、第二級反擊腔及 底部研磨腔的逐級破碎,達到要求的出料粒度。
反擊破碎機生產線
-
-
山東反擊破碎機生產線
物料:石灰石產量:50t/h
配置: 振動給料機、顎式破碎機、反擊式破碎機、振動篩、膠帶輸送機、集中電控等設備組
特點介紹: 首先大塊石料經料倉由振動給料機均勻地送進鄂式碎石機進行粗碎,粗碎后 的碎石由皮帶輸送機送到反擊式碎石機進行進一步破碎;細碎后的石料由皮 帶輸送機送進振動篩進行篩分,篩分出幾種不同規格的石子,滿足粒度要求 的石子由成品皮帶輸送機送往成品料堆;不滿足粒度要求的石子由皮帶輸送 機返料送到反擊式碎石機進行再次破碎,形成閉路多次循環。成品粒度可按 照用戶的需求進行組合和分級,為保護環境,可配備輔助的除塵設備。
-
-
貴州碎石生產線
物料:方解石產量:120t/h
配置: 由振動給料機、鄂式碎石機、反擊式碎石機、振動篩、皮帶輸送機、集中電控等設備組成
特點介紹: 首先,石料由粗碎機進行初步破碎,然后,產成的粗料由膠帶輸送機輸送至 細碎機進行進一步破碎,細碎后的石料進振動篩篩分出不同規格的石子,不 滿足制砂機進料粒度的石子進反擊式破碎機再次破碎。石料生產線自動化程 度高,整條生產線除了對設備的開機停機及日常維護之外,幾乎不需要人工 操作。其生產效率高,運行成本低,產量大,收益高,成品石子粒度均勻、 粒形好,符合國家高速用料要求。
-
-
新疆石料生產線
物料:花崗巖產量:80t/h
配置: 振動給料機、顎式破碎機、振動給料機、高效液壓圓錐破碎機、圓振動篩、整形機、圓振動篩
特點介紹: 石料從山上爆破下來,通過自卸車將小于1020mm的石料送入振動給料機,振 動給料機把石料均勻的送入顎式破碎機,顎式破碎機對石料進行段破碎 ,經顎破破碎后的石料在150mm--300mm左右,通過振動給料機將物料送入高 效液壓圓錐破碎機進行第二段破碎,破碎后的物料經過圓振篩分級篩分,大 于40mm的物料重新返回圓錐破破碎,40mm以下的物料由皮帶輸送機送入整形 機整形。整形后的成品經經過圓振篩分級篩分,由皮帶輸送機輸送至成品區。
反擊破碎機參數
技術參數
| 型號Model | 規格(mm) | 進料口尺寸 | 大進料尺寸 | 處理能力 | 電機功率 | 重量 |
|---|---|---|---|---|---|---|
| PF-1007 | Φ1000×700 | 400×730 | ≤300 | 30-70 | 45 | 12 |
| PF-1010 | Φ1000×1050 | 400×1080 | ≤350 | 50-90 | 55 | 15 |
| PF-1210 | Φ1250×1050 | 320*770 | ≤350 | 70-130 | 110 | 17.7 |
| PF-1214 | Φ1250×1400 | 400×1430 | ≤350 | 100-180 | 132 | 22.4 |
| PF-1315 | Φ1320×1500 | 860×1520 | ≤500 | 130-250 | 220 | 27 |
| PF-1520 | Φ1500×2000 | 830×2040 | ≤700 | 300-550 | 400 | 50.6 |
